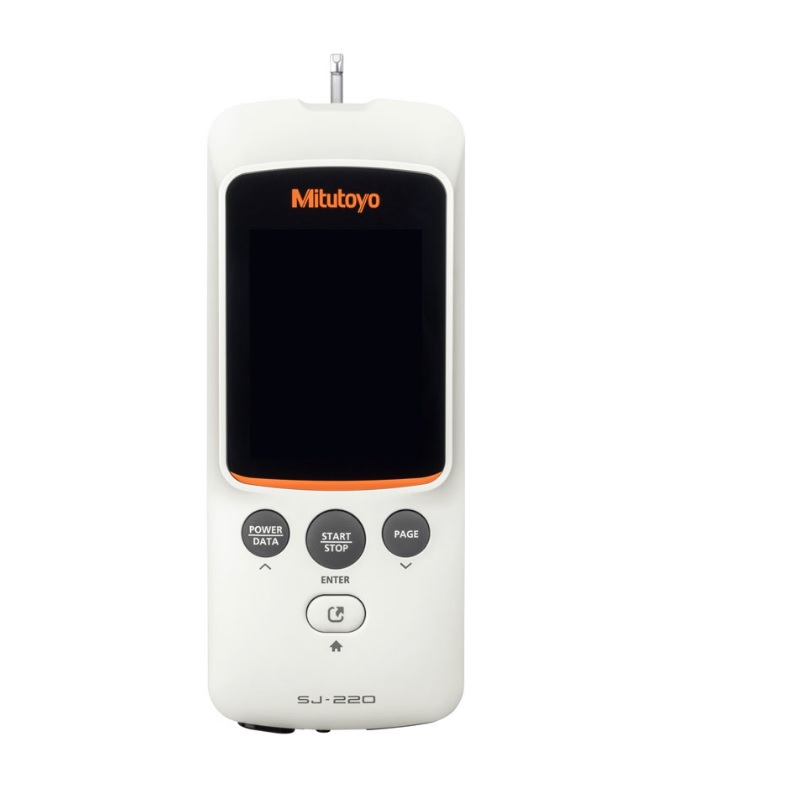

مدل

SJ-220     درایو یونیت استاندارد    (نوع 0.75 mN):     178-741-11

SJ-220     درایو یونیت استاندارد    (نوع 4 mN)           :   178-742-11

SJ-220     درایو یونیت جمع شونده   (نوع 0.75 mN)  :  178-743-11

SJ-220     درایو یونیت جمع شونده   (نوع 4 mN)         :   178-744-11

SJ-220     درایو یونیت عرضی   (نوع 0.75 mN)    :   178-745-11

SJ-220     درایو یونیت عرضی   (نوع 4 mN)         :   178-746-11

محدوده اندازه گیری

360 µm    (-200 µm   to  +160 µm )

طول عرضی

SJ-220 نوع استاندارد و جمع شونده :   17.5 mm

SJ-220 نوع عرضی :                         5.6 mm

رزولوشن

محدوده 360 µm  :  3.5 nm

محدوده 100 µm  :  0.9 nm

محدوده 25 µm  :  0.2 nm

سرعت

در طول اندازه گیری : 0.25 mm/s , 0.5 mm/s ,  0.75 mm/s ,  1 mm/s

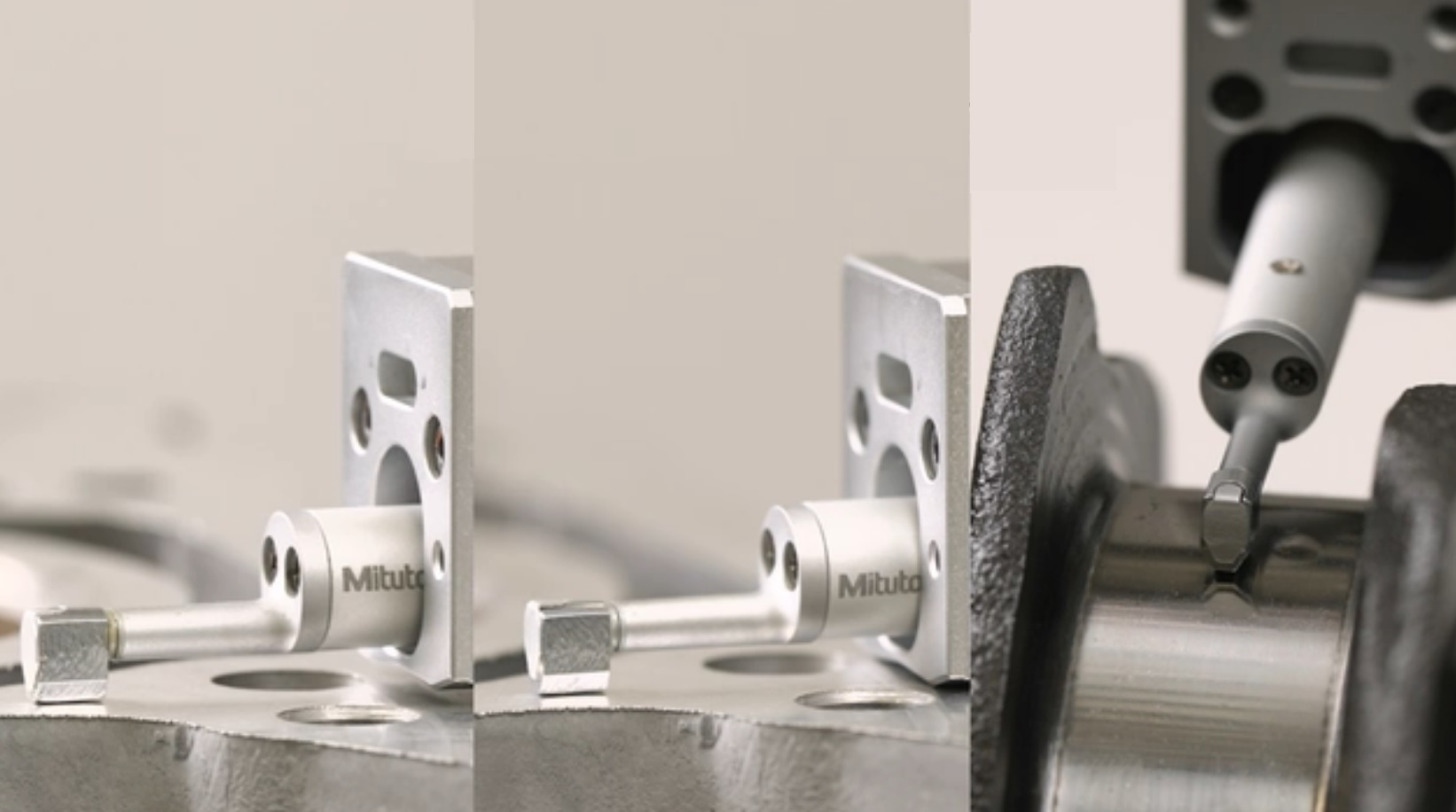

قطر سوزن  و زاویه

SJ-220     درایو یونیت استاندارد    (نوع 0.75 mN):     2µm ، 60 درجه

SJ-220     درایو یونیت استاندارد    (نوع 4 mN)           :   5 µm ، 90 درجه

SJ-220     درایو یونیت جمع شونده   (نوع 0.75 mN)  :  2µm ، 60 درجه

SJ-220     درایو یونیت جمع شونده   (نوع 4 mN)         :   5 µm ، 90 درجه

SJ-220     درایو یونیت عرضی   (نوع 0.75 mN)    :   2µm ، 60 درجه

SJ-220     درایو یونیت عرضی   (نوع 4 mN)         :   5 µm ، 90 درجه

نیروی لغزش

کمتر از  400 mN

استانداردهای کاربردی

JIS B 0601:1982, JIS B 0601:1994, JIS B 0601:2013, JIS B 0671:2002, JIS B 0631:2000, ISO 4287:1997, ISO 13565:1996, ISO 12085:1996, ISO 21920:2021, ASME B46.1, VDA2006

پروفایل های ارزیابی

Primary profile (P), Roughness profile (R), DF profile, R-Motif

طول کات اف

SJ-220 نوع استاندارد و جمع شونده :   0.08, 0.25, 0.8, 2.5, 8 mm

SJ-220 نوع عرضی :                 0.08, 0.25, 0.8, 2.5 mm

طول نمونه گیری

SJ-220 نوع استاندارد و جمع شونده :   0.08, 0.25, 0.8, 2.5, 8 mm

SJ-220 نوع عرضی :                 0.08, 0.25, 0.8, 2.5 mm

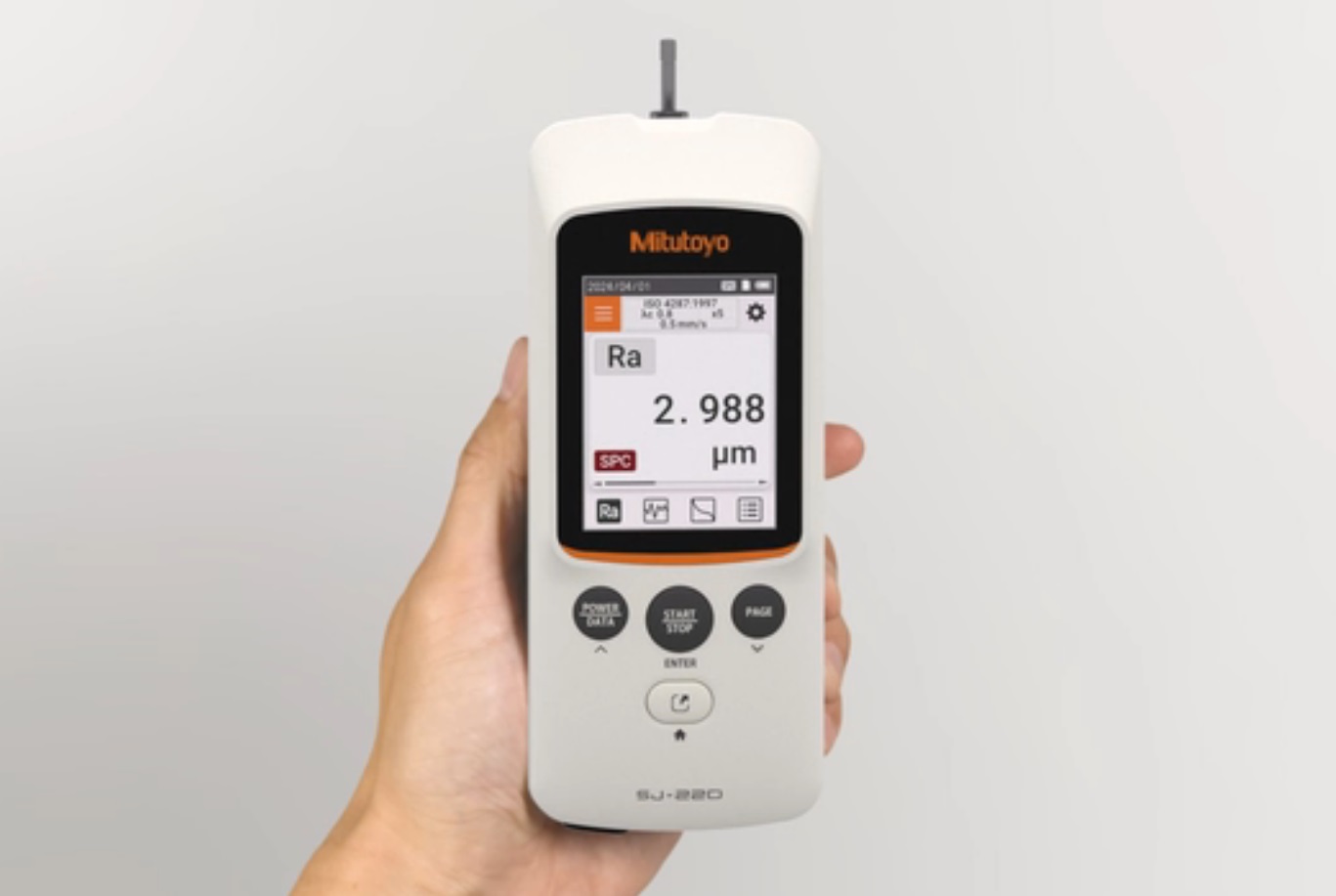

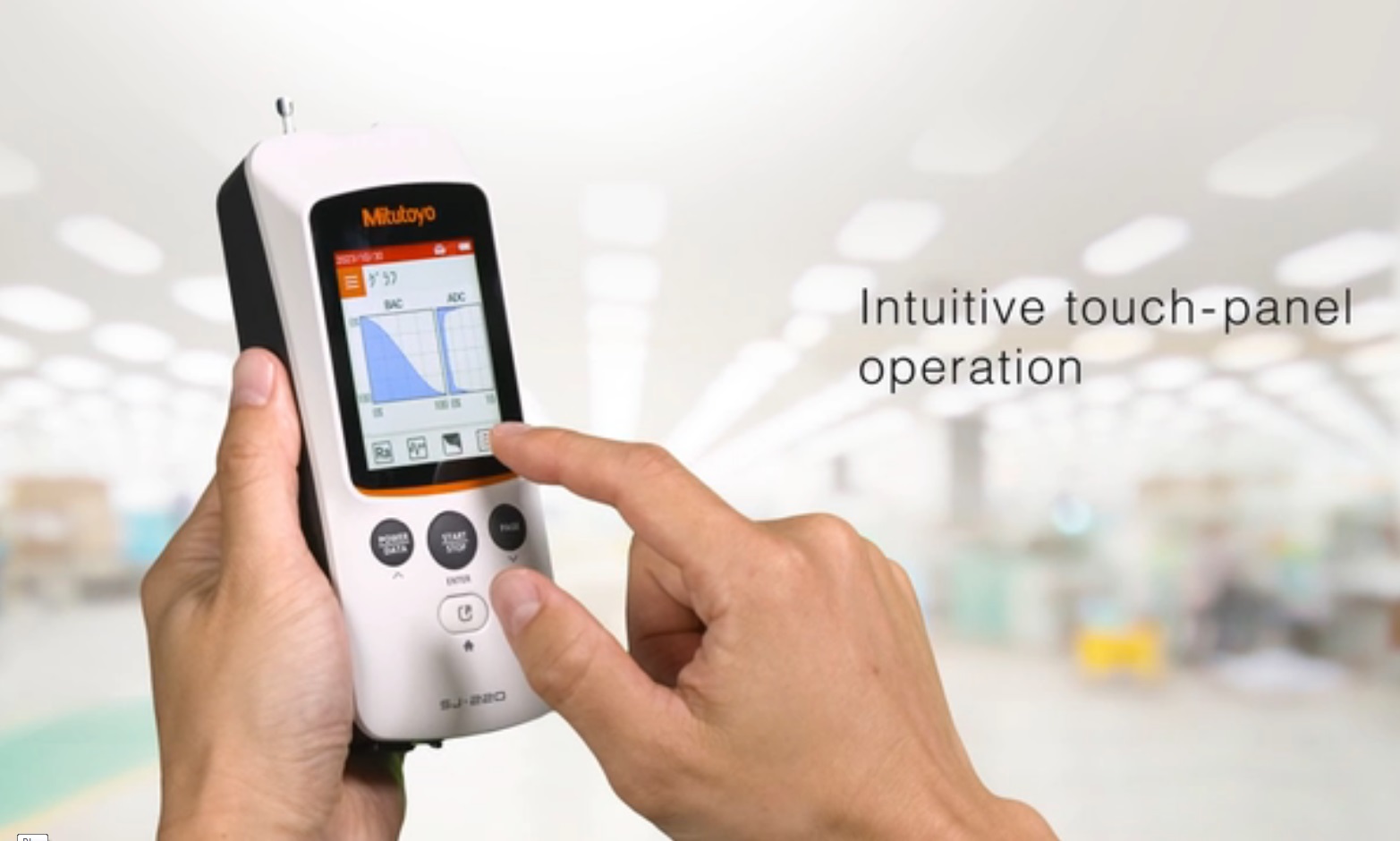

صفحه نمایش

2.8 اینچی رنگی با نور پشت زمینه

زبان

25 زبان
