روش TOFD در سال‌های اخیر به یکی از دقیق‌ترین و پرکاربردترین فناوری‌های تست غیرمخرب جوش تبدیل شده است؛ روشی که برخلاف روش‌های کلاسیک، نه‌تنها امکان تشخیص سریع و قابل‌اتکا را فراهم می‌کند، بلکه کوچک‌ترین عیوب داخلی را نیز با دقتی فوق‌العاده آشکار می‌سازد. اگر در صنایع حساس مثل نفت و گاز، پتروشیمی، خطوط لوله یا سازه‌های تحت فشار فعالیت دارید، حتماً می‌دانید که تشخیص درست عیوب جوش، یعنی افزایش ایمنی، کاهش ریسک و جلوگیری از خسارت‌های سنگین. جالب است بدانید بسیاری از کارشناسان در کنار آشنایی با TOFD، در همان مراحل اولیه پروژه به سراغ خرید عیب یاب التراسونیک می‌روند تا بتوانند با بالاترین سطح دقت، ارزیابی‌های فراصوتی را انجام دهند. این مقدمه تنها ورودی بحث ماست؛ زیرا در ادامه قصد داریم TOFD را از پایه تا سطح تخصصی بررسی کنیم و بگوییم چرا این روش امروز یکی از ستون‌های اصلی تست فراصوتی در جهان محسوب می‌شود.

کال تو اکشن: شرکت کاوش آزمای آریا یکی از بزرگترین شرکت‌های تجهیزات تستی در ایران است که باکیفیت‌ترین محصولات را در کمترین زمان و کمترین هزینه ممکن برای شما تأمین می‌کند؛ برای اطلاعات بیشتر همین حالا وارد سایت شوید یا با تیم کارشناسی تماس بگیرید.

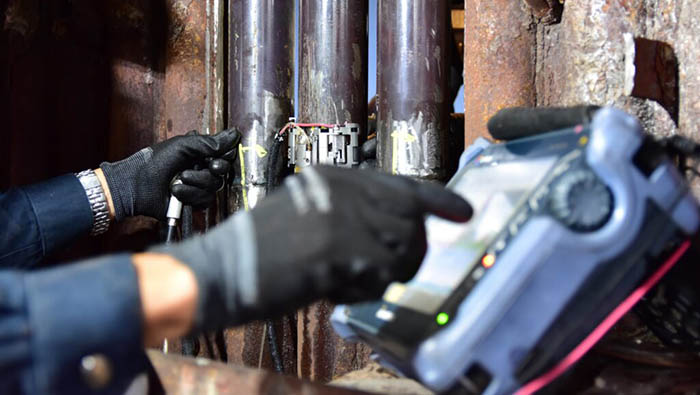

TOFD چیست؟

قبل از ورود به جزئیات فنی، باید بدانیم TOFD در واقع مخفف عبارت Time of Flight Diffraction است. یعنی «روش پراش زمان پرواز»؛ روشی که بر پایه اندازه‌گیری زمان رسیدن امواج پراش‌یافته به گیرنده کار می‌کند. برخلاف روش‌های سنتی که بیشتر به بازتاب امواج متکی هستند، TOFD مستقیماً سراغ ماهیت عیب می‌رود و حتی کوچک‌ترین ناپیوستگی‌ها را از طریق الگوی پراش آشکار می‌کند. این ویژگی باعث شده دقت این روش در تشخیص عمق و اندازه عیب بسیار بالاتر از سایر روش‌های فراصوتی باشد و به‌خصوص در پروژه‌های حساس، نتایج کاملاً قابل اعتماد ارائه دهد.

چرا روش TOFD انقلابی در تست جوش به‌وجود آورد؟

چون TOFD برخلاف اغلب تکنیک‌های فراصوتی، از بازتاب امواج به‌عنوان معیار اصلی استفاده نمی‌کند. در بسیاری از روش‌ها اگر زاویه بازتاب خوب نباشد یا سطح جوش ناهموار باشد، نتیجه تست با خطا مواجه می‌شود. اما TOFD به‌جای اینکه منتظر بازتاب بماند، الگوی برخورد موج به لبه عیب را اندازه‌گیری می‌کند. همین عملکرد باعث می‌شود دقت آن در تشخیص ریشه ترک، رشد ترک و ناپیوستگی‌های بسیار ریز باورنکردنی باشد. علاوه بر این، این روش توانایی پوشش‌دهی کامل ضخامت جوش را دارد و همین موضوع باعث می‌شود برخلاف تکنیک‌های زاویه‌دار، نقطه کور نداشته باشد.

اجزای اصلی سیستم TOFD

برای اجرای صحیح TOFD نیاز به یک مجموعه تجهیزات استاندارد و کالیبره وجود دارد. هرچند ساختار کلی ساده به‌نظر می‌رسد، اما کیفیت تجهیزات تأثیر مستقیمی بر وضوح سیگنال و دقت نهایی خروجی دارد. در همین مسیر است که کارشناسان حرفه‌ای همیشه توصیه می‌کنند قبل از اجرای پروژه، وضعیت تجهیزات از جمله سیمولیتورها، کابل‌ها، پراب‌ها و اسکنرها با دقت بررسی شود. البته نقش ابزارهای جانبی مثل ضخامت سنج التراسونیک هم در آماده‌سازی اولیه سطوح بسیار مهم است، زیرا ضخامت دقیق مقطع به تعیین تنظیمات صحیح در دستگاه کمک می‌کند و خطاهای اندازه‌گیری را تا حد زیادی کاهش می‌دهد.

پراب‌ها در روش TOFD چگونه کار می‌کنند؟

پراب‌های TOFD معمولاً به‌صورت جفتی استفاده می‌شوند؛ یکی ارسال‌کننده است و دیگری گیرنده. نحوه قرارگیری آن‌ها در دو طرف جوش و فاصله دقیق بینشان اهمیت زیادی دارد. اگر فاصله کمتر از حد استاندارد باشد، موج پراش‌یافته به‌خوبی قابل تشخیص نخواهد بود. اگر فاصله بیش از اندازه باشد، شدت سیگنال کاهش پیدا می‌کند و داده‌ها کیفیت لازم را نخواهند داشت. بنابراین متخصص TOFD همیشه باید قبل از شروع تست، فاصله پراب‌ها، نوع پراب (معمولاً فرکانس‌های ۵ تا ۱۰ مگاهرتز) و زاویه قرارگیری اسکنر را با دقت تنظیم کند. همین دقت‌های میلی‌متری است که خروجی نهایی TOFD را این‌قدر مطمئن و قابل اتکا کرده است.

اسکنر TOFD چه نقشی در دقت تست دارد؟

اسکنر یا همان نگهدارنده پراب‌ها، یکی از مهم‌ترین اجزای اجرای TOFD است. اسکنر مسیر حرکت پراب‌ها را دقیق، یکپارچه، بدون لقی و با سرعت یکنواخت کنترل می‌کند. کوچک‌ترین لرزش یا انحراف می‌تواند موجب نویز، تغییر الگوی پراش و خطای اندازه‌گیری شود. به همین دلیل است که در پروژه‌های حساس صنعتی همیشه از اسکنرهای استاندارد و ضدلغزش استفاده می‌شود. برخی اسکنرها قابلیت رمزگذاری دارند که باعث می‌شود مکان دقیق هر نقطه در مسیر اسکن ثبت شود و این ویژگی در پروژه‌های حساس خطوط لوله و مخازن فشار بسیار ارزشمند است.

سیگنال‌ها در TOFD چگونه تحلیل می‌شوند؟

اگر بخواهیم ساده بیان کنیم، هر عیب در مسیر جوش باعث ایجاد «پراش» می‌شود. وقتی موج التراسونیک به لبه عیب می‌رسد، بخشی از آن دچار شکستگی و پراش می‌شود. این موج پراش‌یافته با تأخیر بسیار مشخصی به گیرنده می‌رسد و دستگاه آن را ثبت می‌کند. در نمایشگر TOFD سه ناحیه مهم دیده می‌شود؛ موج طولی مستقیم، موج پشت‌پلاک و موج پراش. تفاوت زمانی بین این موج‌ها، دقیقا همان چیزی است که مهندس تست برای تعیین اندازه و موقعیت عیب به آن نیاز دارد. جالب‌تر اینکه توفد در تشخیص عمق عیوب عملکرد خارق‌العاده‌ای دارد؛ یعنی برخلاف روش‌های سطحی‌محور، عمق واقعی ترک با اختلاف زمانی موج‌ها محاسبه می‌شود.

مزیت‌های TOFD نسبت به روش‌های التراسونیک سنتی

TOFD یک تفاوت بنیادین با سایر روش‌ها دارد: موج بازتابی معیار اصلی نیست. همین اختلاف در سازوکار، باعث شده این روش مزیت‌های بی‌رقیب داشته باشد.

دقت فوق‌العاده در اندازه‌گیری عمق

TOFD یکی از معدود روش‌هایی است که عمق واقعی ترک را با دقت بسیار بالا تشخیص می‌دهد. در پروژه‌هایی که رشد ترک خطرناک است، این مزیت ارزش حیاتی دارد.

حداقل وابستگی به زاویه بازتاب

در روش‌های معمولی اگر زاویه بازتاب مناسب نباشد، عیب دیده نمی‌شود. اما TOFD وابسته به این پارامتر نیست و به همین علت مناطق بحرانی پوشش کامل‌تری دارند.

سرعت بالای اسکن

TOFD امکان اسکن طولانی‌مدت با سرعت بالا را فراهم می‌کند. به همین علت در خطوط لوله یا مخازن بزرگ، به‌طور گسترده استفاده می‌شود.

ثبت کامل و قابل آرشیو داده‌ها

در توفد تمام داده‌ها قابل ذخیره‌سازی، تحلیل مجدد و بررسی در آینده هستند. این موضوع برای ممیزی‌های تحقیقاتی، کنترل کیفیت و تست مجدد اهمیت زیادی دارد.

آیا TOFD جایگزین کامل سایر روش‌های فراصوتی است؟

پاسخ کوتاه: نه.

پاسخ دقیق‌تر: بستگی دارد.

TOFD در تشخیص ترک‌ها و ناپیوستگی‌های حجمی فوق‌العاده است، اما برای برخی عیوب کوچک سطحی، بهتر است با روش‌هایی مثل PAUT ترکیب شود. ترکیب TOFD و PAUT به‌عنوان یکی از قوی‌ترین روش‌های بازرسی پیشرفته شناخته می‌شود؛ زیرا هرکدام نقاط ضعف دیگری را پوشش می‌دهند. همچنین در برخی جوش‌های بسیار نازک، استفاده تنها از TOFD توصیه نمی‌شود؛ چون ممکن است موج پشت‌پلاک با موج طولی تداخل پیدا کند.

عوامل مؤثر بر کیفیت نتایج TOFD

برای اینکه نتایج TOFD دقیق، واضح و قابل اتکا باشند، چند عامل کلیدی ضرورت دارد:

سطح تست

سطح باید تمیز، صاف و عاری از رنگ و زنگ‌زدگی باشد. هرگونه مانع باعث افت کیفیت سیگنال می‌شود.

ضخامت قطعه

بازه ضخامت قطعه تعیین می‌کند که از چه فرکانس پرابی استفاده شود. ضخامت زیاد نیاز به فرکانس پایین‌تر دارد.

نوع جوش

جوش‌های با شکل نامنظم یا دارای پخ‌های غیرمتعارف گاهی الگوی پراش را پیچیده می‌کنند و نیاز به تنظیمات پیشرفته دارند.

تجربه اپراتور

کارشناسی که TOFD اجرا می‌کند باید از دانش کامل تفسیر سیگنال‌ها برخوردار باشد. کوچک‌ترین اشتباه در تشخیص موج پراش، ابزار را بی‌اثر می‌کند.

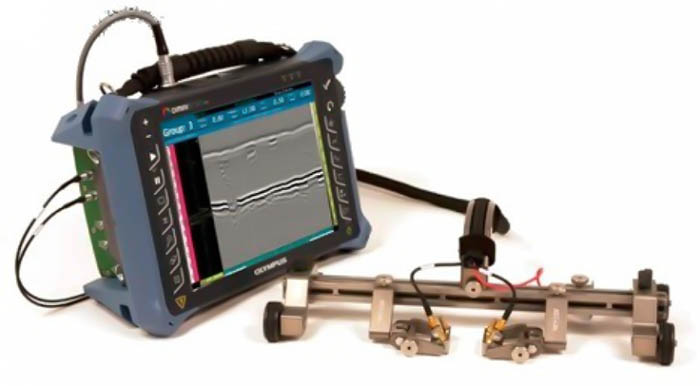

نصب و راه‌اندازی دستگاه TOFD؛ از واقعیت‌های میدان کار

اگر فقط کتاب‌ها را بخوانیم، TOFD ساده به نظر می‌رسد. اما واقعیت پروژه‌های صنعتی چیز دیگری است. در محیط واقعی، اپراتور باید در شرایطی کار کند که شاید سطح داغ باشد، مسیر اسکن ناهموار باشد یا محدودیت دسترسی وجود داشته باشد. همین چالش‌ها باعث می‌شود تجربه عملی اپراتور اهمیت بسیار زیادی پیدا کند. یکی از نکات مهم این است که همیشه قبل از شروع تست، دستگاه باید روی BLOCK استاندارد کالیبره شود و فاصله زمانی موج‌ها دقیق تنظیم شود. هرچقدر دقت کالیبراسیون بالاتر باشد، نتایج قابل اعتمادتر خواهند بود.

کاربردهای TOFD در صنایع مختلف

امروزه TOFD تقریباً در تمامی صنایع حساس که جوش نقش کلیدی دارد استفاده می‌شود.

خطوط لوله نفت و گاز

توفد در ارزیابی سالم‌سازی خطوط لوله بهترین روش محسوب می‌شود؛ زیرا سرعت بالا و پوشش کامل ضخامت دارد.

مخازن تحت فشار

تشخیص ترک‌های ریشه و رشد ترک در مخازن فشار از مهم‌ترین بخش‌های بازرسی ادواری است.

صنایع نیروگاهی

در نیروگاه‌ها کوچک‌ترین عیب جوش می‌تواند به حادثه بزرگ منجر شود؛ بنابراین TOFD انتخاب اول مهندسان بازرسی است.

سازه‌های فلزی سنگین

برای سازه‌هایی مثل پل‌ها، اسکلت‌های صنعتی و تجهیزات سنگین، دقت و سرعت TOFD باعث شده به یک استاندارد متداول تبدیل شود.

TOFD و نقش آن در ایمنی صنعتی

وقتی درباره ایمنی صحبت می‌کنیم، باید بدانیم که TOFD فقط یک روش تست نیست؛ بلکه یک ابزار پیشگیری از حادثه است. بسیاری از ترک‌های ریز که با روش‌های قدیمی تشخیص داده نمی‌شدند، امروز با TOFD شناسایی و رفع می‌شوند. این موضوع نه‌تنها هزینه‌های نگهداری را کاهش می‌دهد، بلکه از وقوع حوادث گسترده در پروژه‌های صنعتی جلوگیری می‌کند. اگر کمی دقیق‌تر نگاه کنیم، می‌بینیم که TOFD حتی در فرآیند صدور گواهی‌نامه‌ها و بازرسی‌های دوره‌ای به یک معیار قابل استناد تبدیل شده است.

کال تو اکشن: شرکت کاوش آزمای آریا با سابقه طولانی در تأمین تجهیزات تست غیرمخرب، دقیق‌ترین و استانداردترین ابزارهای TOFD و تجهیزات مکمل را برای صنایع مختلف فراهم می‌کند. برای دریافت مشاوره فنی با کارشناسان باتجربه تماس بگیرید.

چرا TOFD برای خطوط لوله «بهترین انتخاب» محسوب می‌شود؟

خطوط لوله معمولاً ده‌ها کیلومتر طول دارند و در معرض تنش‌های حرارتی، خوردگی، فشار داخلی و آسیب‌های محیطی هستند. جوش در این خطوط با کوچک‌ترین خطا می‌تواند منجر به نشت، انفجار یا خرابی گسترده شود. TOFD برای خطوط لوله بهترین روش است، چون سرعت اسکن بسیار بالایی دارد و می‌تواند در مدت کوتاه بخش زیادی از مسیر خط را با دقت بسیار بالا بررسی کند. همچنین نقطه کور ندارد و تمام ضخامت دیواره لوله را پوشش می‌دهد. همین ویژگی باعث شده در پروژه‌های بین‌المللی، TOFD بخش ثابت برنامه‌های بازرسی لوله‌ها باشد.

چطور TOFD دقت خود را در محیط‌های پیچیده حفظ می‌کند؟

یکی از ویژگی‌های جذاب TOFD، مقاومت آن در برابر پیچیدگی‌های محیطی است. مثلاً اگر سطح کمی ناهموار باشد یا دسترسی به بخشی از جوش محدود باشد، TOFD همچنان می‌تواند با تنظیمات مناسب، خروجی استاندارد ارائه دهد. همچنین نوع نمایش داده‌ها در شکل B-scan باعث می‌شود تحلیل آن برای متخصص راحت‌تر باشد. داده‌ها قابل بزرگ‌نمایی، ذخیره‌سازی و مقایسه هستند و همین موضوع کیفیت نهایی را بالا می‌برد.

آینده فناوری TOFD در سال 2025

طبق گزارش‌های تخصصی سال 2025، انتظار می‌رود ترکیب TOFD با هوش مصنوعی و تحلیل لحظه‌ای داده‌ها نقش مهمی در بازرسی صنعتی ایفا کند. اسکنرهای هوشمندتر، پراب‌های با حساسیت بالاتر و دستگاه‌هایی که خطای انسانی را کاهش می‌دهند، در حال ورود به بازار هستند. اما نکته جذاب این است که حتی با وجود این پیشرفت‌ها، اصل دقت TOFD همچنان بر پایه اصول فیزیک کلاسیک یعنی امواج پراش‌یافته باقی مانده است و همین ترکیب بین تکنولوژی نو و اصول پایدار علمی آن را به روشی قابل اعتماد و آینده‌دار تبدیل کرده است.

جمع بندی

TOFD یک فناوری ساده نیست؛ بلکه نتیجه سال‌ها تحقیق، آزمون، خطا و توسعه علمی در حوزه تست غیرمخرب است. این روش به دلیل دقت بالا، پوشش کامل ضخامت، سرعت مناسب و قابلیت ثبت داده‌ها، امروز به یکی از استانداردهای جهانی در تست جوش تبدیل شده است. اگر در صنایع حساس فعالیت می‌کنید، بدون شک آشنایی عمیق با TOFD و دسترسی به تجهیزات استاندارد یک ضرورت جدی است.

کال تو اکشن نهایی: اگر قصد دارید تجهیزات تخصصی تست فراصوتی، سیستم‌های TOFD، پراب‌ها، اسکنرها یا هر ابزار کمکی مرتبط را تهیه کنید، شرکت کاوش آزمای آریا یکی از بزرگ‌ترین و معتبرترین تأمین‌کنندگان تجهیزات تست غیرمخرب در ایران است. این شرکت باکیفیت‌ترین محصولات را در کمترین زمان و با کمترین هزینه ممکن برای شما تأمین می‌کند. همین حالا برای مشاوره رایگان تماس بگیرید.

پرسش‌های متداول

TOFD چه تفاوتی با التراسونیک معمولی دارد؟

TOFD مبتنی بر امواج پراش است، نه بازتاب. همین موضوع باعث می‌شود کوچک‌ترین عیوب داخلی با دقت بالا شناسایی شوند. درحالی‌که در روش‌های التراسونیک کلاسیک، بازتاب امواج معیار اصلی است و ممکن است برخی ترک‌ها قابل تشخیص نباشند.

آیا TOFD برای تست قطعات نازک هم مناسب است؟

در قطعات بسیار نازک ممکن است امواج مستقیم و پشت‌پلاک با هم تداخل کنند. در این شرایط، TOFD به تنهایی بهترین گزینه نیست و باید همراه با روش‌های دیگر مثل PAUT استفاده شود تا دقت نهایی افزایش یابد.

آیا داده‌های TOFD قابل ذخیره و تحلیل مجدد هستند؟

بله؛ یکی از مهم‌ترین مزیت‌های TOFD قابلیت ثبت کامل داده‌ها و تحلیل دوباره آن‌هاست. این ویژگی برای بازرسی‌های دوره‌ای، ممیزی‌ها و کنترل کیفیت بسیار ارزشمند است و امکان ارزیابی دوباره نتایج را فراهم می‌کند.
