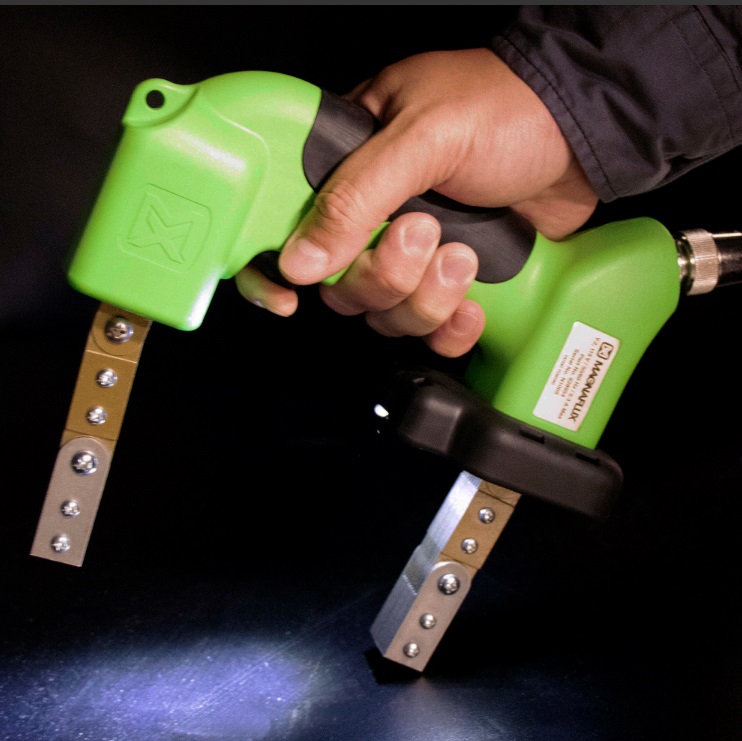

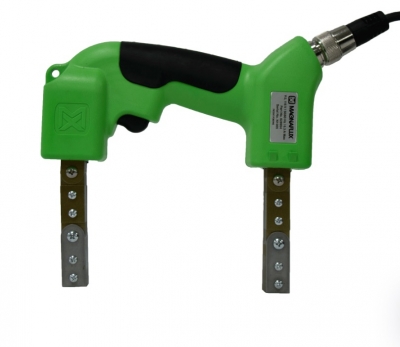

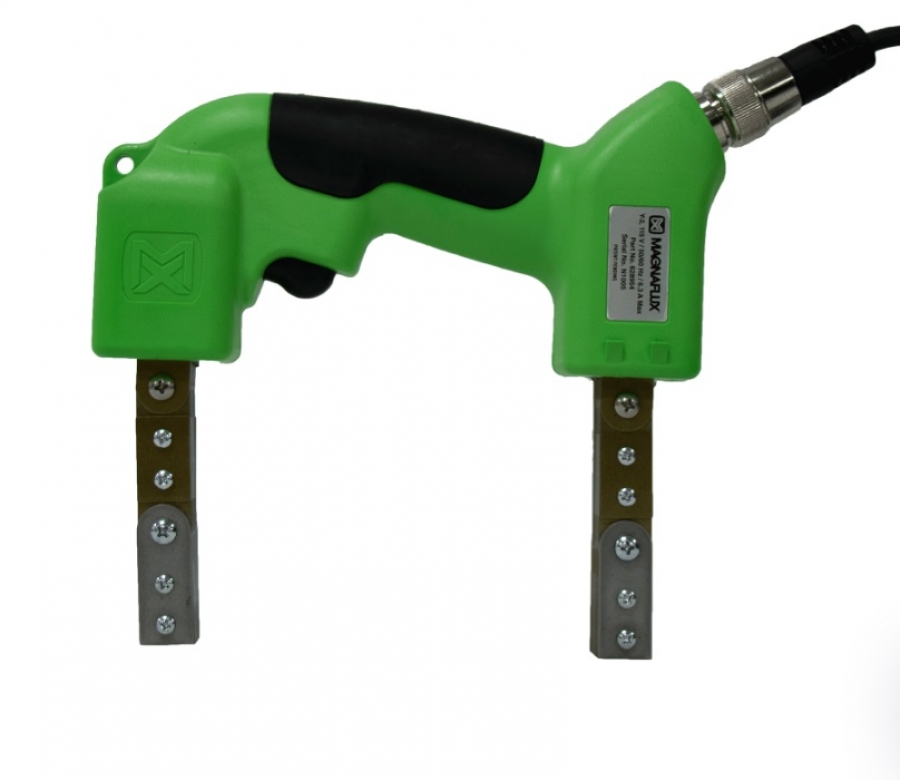

دستگاه یوک مغناطیسی AC/DC مدل Y2 ساخت شرکت Magnaflux امریکا
دستگاه یوک مغناطیسی Magnaflux Y2 ساخت شرکت مگنافلاکس امریکا می باشداین دستگاه تست MT به صورت AC/DC قابل استفاده است. یوک الکترومغناطیسی Magnaflux Y2 به صورت ارگونومیک برای بهبود بهره‌وری و کاهش خستگی بازو و مچ دست اپراتور طراحی شده است. این یوک یک میدان مغناطیسی AC قوی برای تشخیص ترک های سطحی و یک میدان مغناطیسی DC برای تشخیص ترک های غیر سطحی در طول آزمایش تست ذرات مغناطیسی تولید می‌کند. یوک مگنوفلاکس Y2 دارای وزن سبک است که تست ذرات مغناطیسی (تست MT) را در بازرسی های میدانی اسان می سازد. لازم به ذکر است که کابل یوک مگنوفلاکس قابل تعویض است و همچنین در Magnaflux Y2 Yoke از کلید عایق ضد ضربه استفاده شده است.
همچنین میتوان به عنوان متعلقات، دستگاه ، از LED برای روشن کردن ناحیه بازرسی در حالی که همزمان قطعه را مغناطیسی می‌کند، استفاده کرد.
شرکت کاوش ازمای اریا نماینده مگنوفلاکس( نماینده Magnaflux) در ایران می باشد و کلیه محصولات Magnaflux را به مشتریان به همراه گارانتی و خدمات پس از فروش ارائه می نماید جهت کسب اطلاعات بیشتر تماس بگیرید.
{tabویژگی‌های یوک مغناطیسی مگنوفلاکس Y2}
- طراحی ارگونومیک و سبک یوک Magnaflux Y2
- امکان تعیین ترک های سطحی و ترک های زیر سطحی به صورت همزمان در بازرسی تست MT
- کاهش فشار بر بازو، خستگی مچ دست و استرس فیزیکی به اپراتورها که سبب می شود بتوانند در زمان کوتاه تر بازرسی تست مغناطیسی (تست MT ) بیشتری انجام دهند.
- ایده آل برای تست میدانی ، بازرسی بر روی قطعات با دسترسی سخت ، بازرسی نقطه ای ، بازرسی جوش
- دارای استانداردIP54در برابر گرد و غبار و آب ( که سبب می شود دستگاه یوک مغناطیسی مگنوفلاکس Y2 در برابر اب و گرد و غبار و ضربه مقاوم باشد)

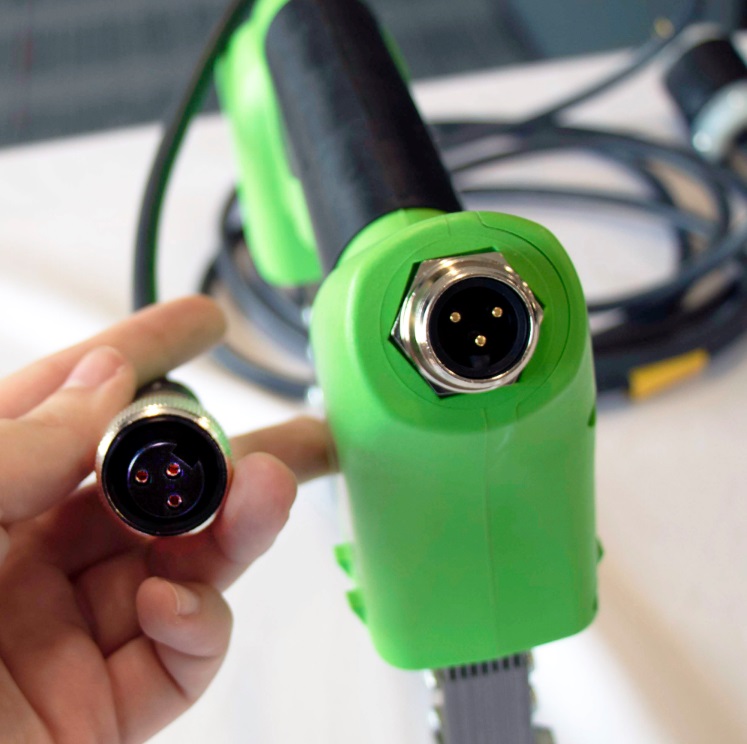

- کابل قابل تعویض
- کلید ایزوله و قابل تعویض
- سپرهای فولادی برای محافظت از پایه
- قدرت لیفتینگ بالاتر از استاندارد ASTM
- دارای کیف حمل
- چراغ LED(اپشنال)
{tab کاربردهای یوک Magnaflux}
- تعیین محل عیب : عیوب سطحی و زیرسطحی
- یافتن عیوب مختلف از جمله درزها، ترک های انقباض، پارگی ها، سرباره جوشکاری، ترک های خردشدگی، ترک های خستگی، ترک های ناشی از اتش و گودی ها
- بازرسی نقطه ای
- · بازرسی های در حال سرویس
- بازرسی تست ذرات مغناطیسی (تست MT )
{tab مشخصات فنی Magnaflux Y2 Magnetic Yoke}
|
الزامات الکتریکی |
10-115V, 60 Hz 4.3 A max or |
|
50 Hz 6.3 A max 220-230V, 50/60 Hz: 2.6 A max |
|
|
شکل موج |
AC و AC/DC |
|
قدرت میدان مماسی |
2kA/m در نقطه میانی بین پایه ها و قطب ها |
|
قدرت لیفتینگ |
در حالت AC : بیشتر از 4.5 کیلوگرم |
|
در حالت DC : 28 کیلوگرم |
|
|
چرخه کاری 50% |
حداکثر زمان روشن بودن ۹۰ثانیه |
|
استاندارد حفاظتی |
IP 54 |
|
وزن یوک |
بدون کابل : 2.2 کیلوگرم با کابل : 2.8 کیلوگرم |
|
طول کابل |
3.6 متر |
{tab کاتالوگ}
|
|
شرکت کاوش آزما علاوه بر ارائه دستگاه های تست ذرات مغناطیسی (یوک مغناطیسی)، انواع مختلفی از دستگاه تست UT (عیب یاب التراسونیک جوش)، کیت گیج جوشکاری ( تست VT ) ، انواع چراغ های UV (تست PT ) و ضخامت سنج التراسونیک و ضخامت سنج فلز را نیز ارائه می دهد.
-
